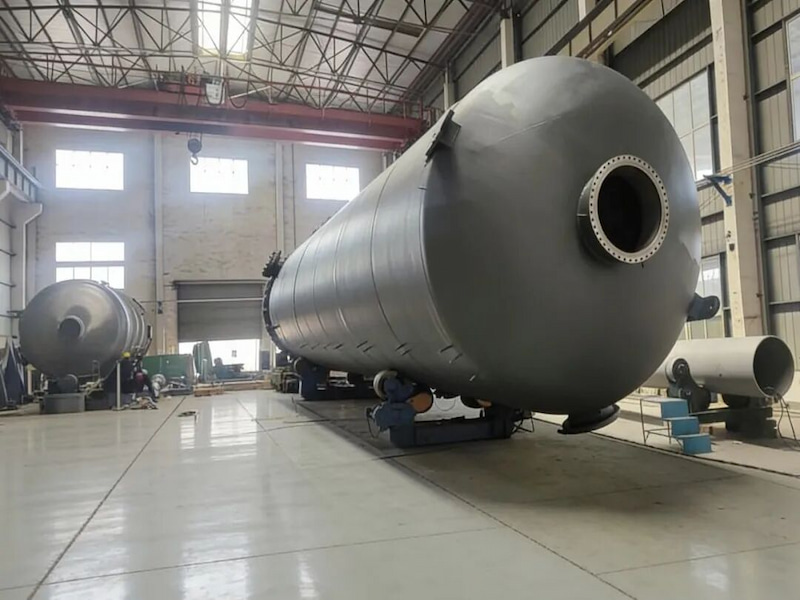

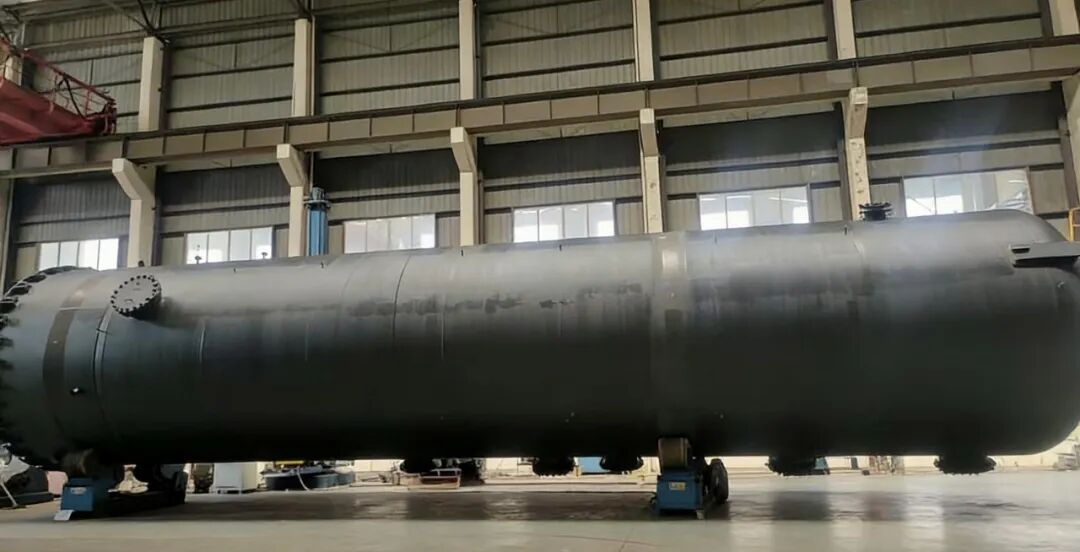

TA2G+Q345R复合板大型化工压力容器

在高端化工和生物制药行业对设备耐腐蚀性和稳定性要求日益严格的背景下， 复合板 由……制成 TA2G 工业级钛 由于其卓越的耐腐蚀性、优异的结构强度和成本效益，钛合金和Q345R容器钢正逐渐成为严苛环境下关键工艺设备的理想材料选择。然而，大型复杂设备的整体制造工艺仍然面临一系列技术挑战：钛合金包覆层化学活性极高，在高温下易与氧气、氮气和氢气发生反应，因此需要在整个制造过程中持续使用高纯惰性气体进行保护；复合板的成型和焊接必须兼顾基材强度和包覆层耐腐蚀性的协同性能；此外，部件尺寸大、壁厚薄，且密封要求严格，对成型精度、变形控制和无损检测提出了严峻挑战。

大型薄壁结构的成形及焊接变形控制

设备缸体和缸盖均为大直径、薄壁部件；复合板材在焊接热输入下极易发生屈曲变形。多条纵向和环向焊缝的集中分布，加上内部支撑和附件的焊接，导致复杂的焊接应力叠加。若控制不当，容易造成尺寸偏差、圆度损失，甚至出现波状变形，直接影响内部部件的装配和运行稳定性。在成形阶段，采用精密的板材轧制和圆角工艺，严格控制成形精度。在焊接阶段，通过优化焊接顺序和合理分配热输入，有效抑制缸体变形，确保整体尺寸满足设计要求。

复合板焊接质量控制

TA2G堆焊层和Q345R母材必须采用不同的焊接工艺。堆焊对气体保护极其敏感，即使保护层存在轻微缺陷也会导致气孔和氧化物夹杂。母材焊接时，必须注意防止热影响或污染堆焊层。在厚截面多道焊中，层间温度和清洁度控制不当容易导致未熔合和夹渣等隐蔽缺陷。母材采用埋弧焊以确保熔敷效率和质量，而堆焊则采用高纯氩气保护焊。层间温度和焊缝清洁度均受到严格控制。每条环焊缝和纵焊缝均需经过多项检验，包括目视检查、渗透探伤和射线探伤，以确保焊缝金属的高纯度和优异的力学性能。

高密封要求和焊接缺陷预防

作为压力容器，所有承压焊缝必须通过100%无损检测，且不得存在任何贯穿壁缺陷。复合板焊缝的检测必须同时考虑母材和覆层，因此对检测方法和灵敏度提出了更高的要求。

复杂装配和精密保证

该设备包含众多非标部件，例如喷嘴、法兰、挡板和支架，这些部件由TA2G纯钛、碳钢和复合板材制成。这些部件需要大量的角焊缝和承重焊缝才能与容器壳体连接。由于焊接热引起的收缩和变形会直接影响最终装配的尺寸和功能，因此部件对准的精度要求很高。项目团队预先模拟了焊接变形趋势，并科学地分配了收缩余量。在装配过程中，部件被分阶段精确定位和焊接，从而在控制变形的同时，确保所有内部部件的精确定位和可靠连接。

我们明白，我们提供的不仅仅是一件设备，更是能够保障客户项目安全、稳定、高效运行的信心和保障。

随着制造工艺的不断改进和工程数据的积累，钛钢复合板容器凭借其卓越的耐腐蚀性、结构效率和成本效益，在高附加值应用领域迅速获得广泛认可。展望未来，我公司将继续秉承精益求精的工匠精神，追求卓越，并在智能成型、高效焊接等领域进行前瞻性投资。我们致力于为客户提供更低成本、更高可靠性的复合板设备综合解决方案。
